SJ41 balancing board

Het balancing-board uit een 10S-e-bike-accu, opgemeten met een duimstok en nagebouwd in KiCad. Een reverse-engineering-project dat hand in hand gaat met mijn eigen SJ41-BMS. The balancing board from a 10S battery pack, measured with a folding ruler and rebuilt in KiCad. A reverse engineering project that goes hand in hand with my own SJ41-BMS.

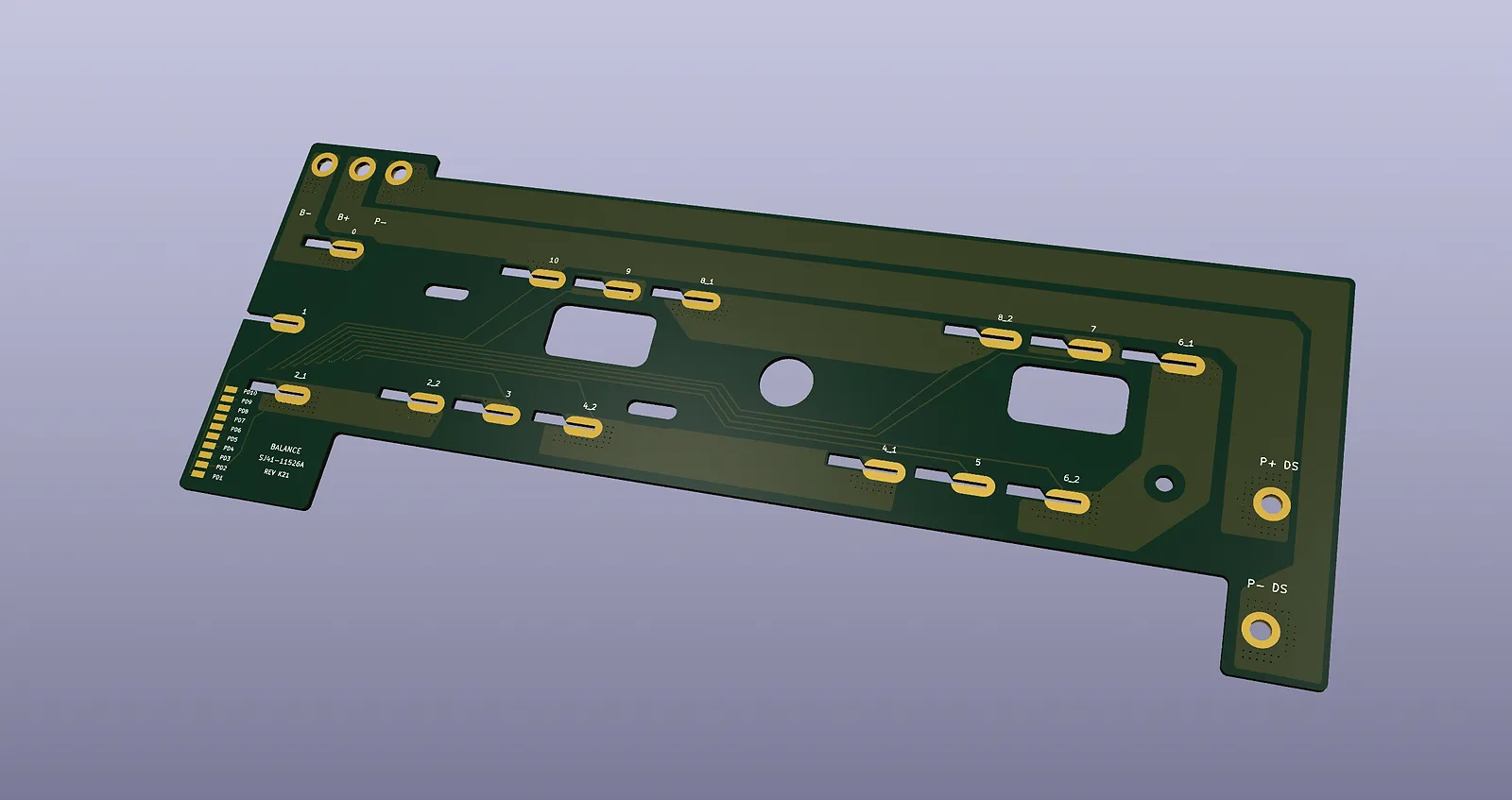

3D-weergave in KiCad van de nagebouwde balancing-carrier, schuin van bovenaf
reconstructie K21, 3D-weergave in KiCadreconstruction K21, KiCad 3D view

Het origineel

Op dit board (SJ41-11526A) worden de cellen van het pack gesoldeerd, en het verbindt elke celgroep met de BMS. Het doel: e-bike-accu's reviseren. Daarvoor wilde ik er een eigen BMS op kunnen zetten, en dan moet je eerst precies weten hoe het origineel in elkaar zit.

The original

The cells of the pack are soldered onto this board (SJ41-11526A), and it connects every cell group to the BMS. The goal: refurbishing e-bike batteries. For that I wanted to fit my own BMS, and then you first need to know exactly how the original is built.

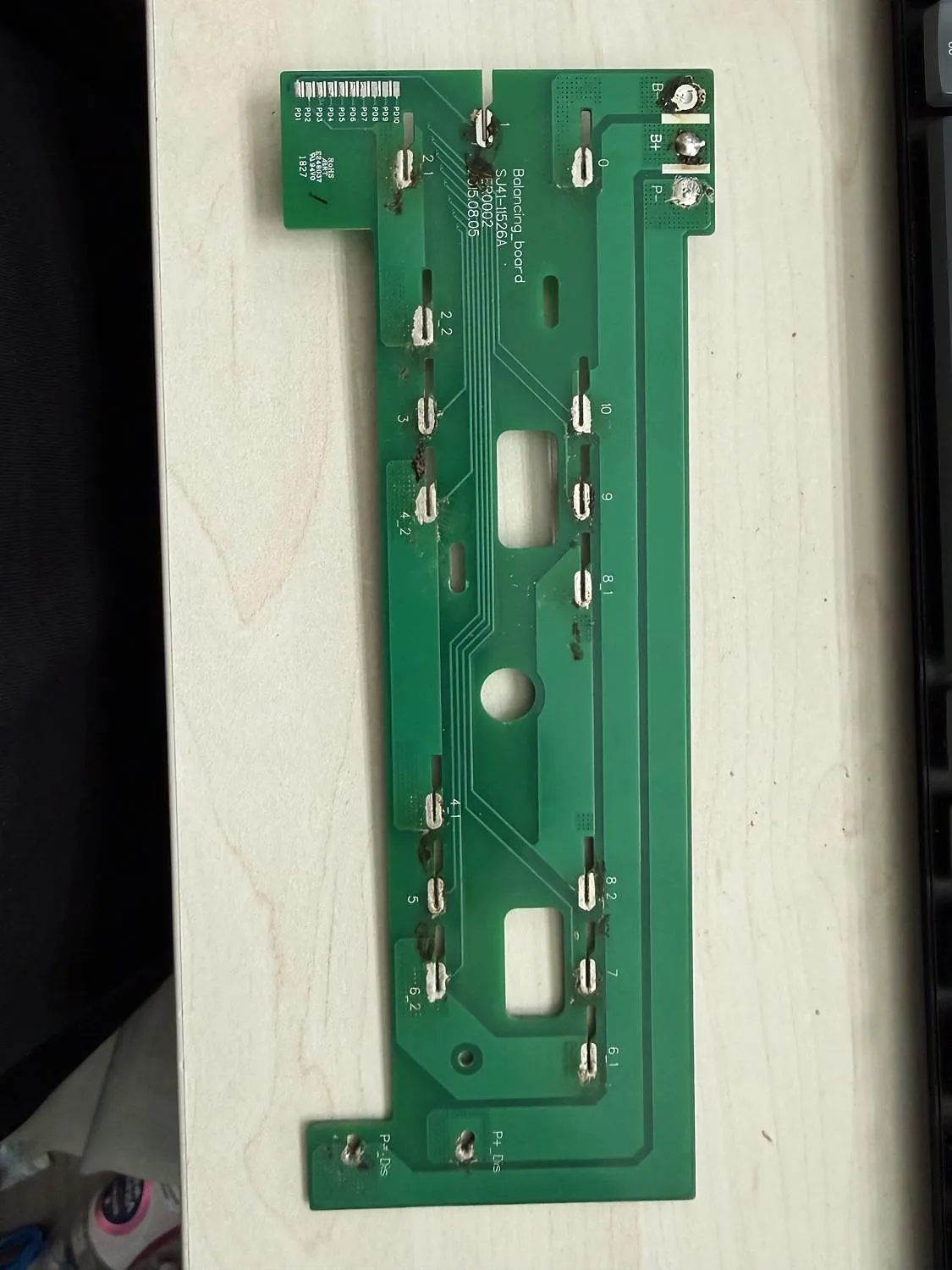

Het originele SJ41-11526A-balancing-board, voorkant, met oude soldeerpunten op de cellipjes
origineel, voorkantoriginal, front

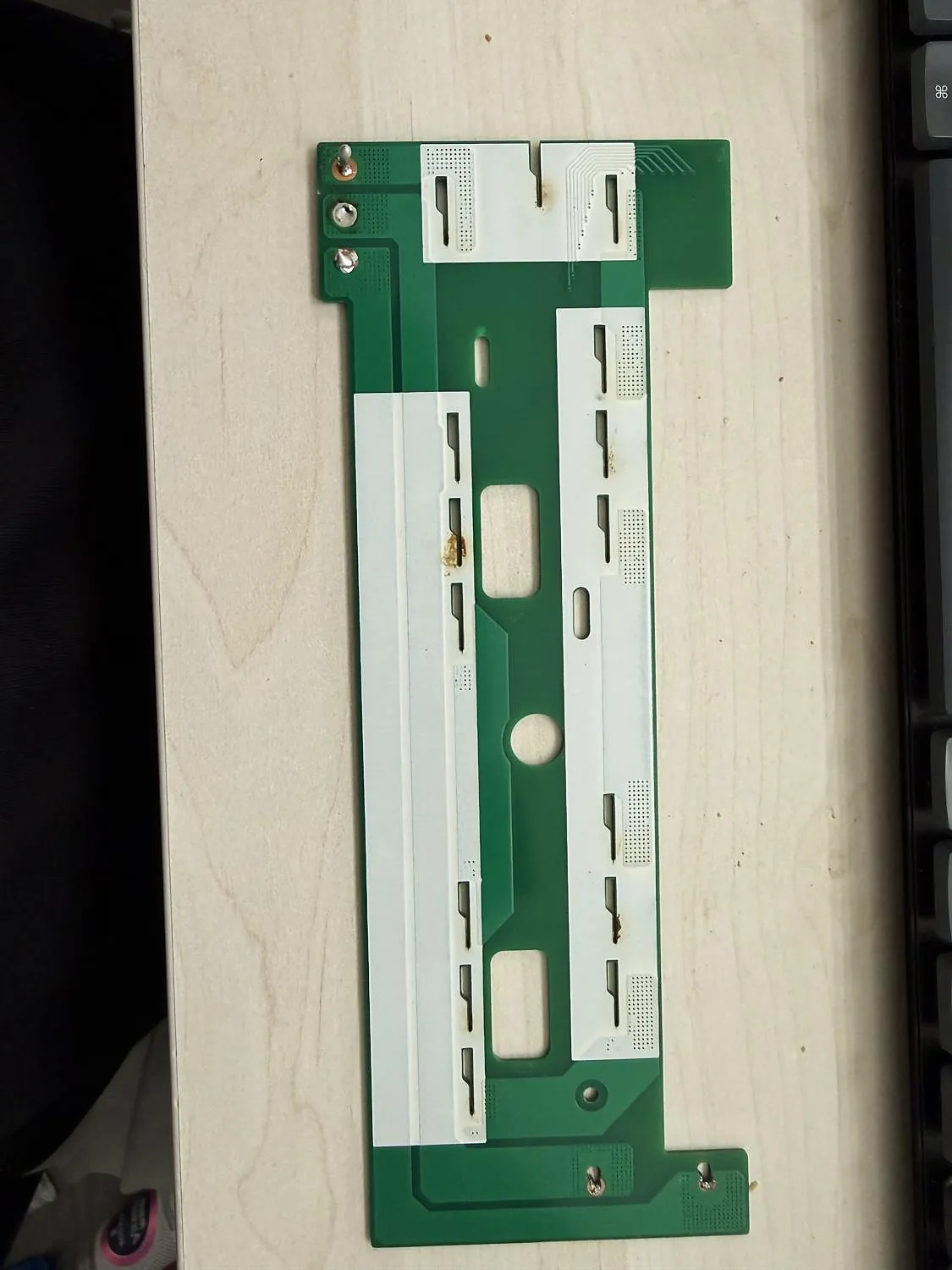

Het originele balancing-board, achterkant, met witte silkscreen-stroken
origineel, achterkantoriginal, back

Opmeten

Met een duimstok en een stapel close-ups: elke sleuf, elk soldeervlak en elke uitsparing, inclusief de witte silkscreen-stroken aan de achterkant. De oude soldeerpunten met corrosie zitten er nog gewoon op.

Measuring

With a folding ruler and a pile of close-ups: every slot, every solder land and every cut-out, including the white silkscreen strips on the back. The old solder joints, corrosion and all, are still on it.

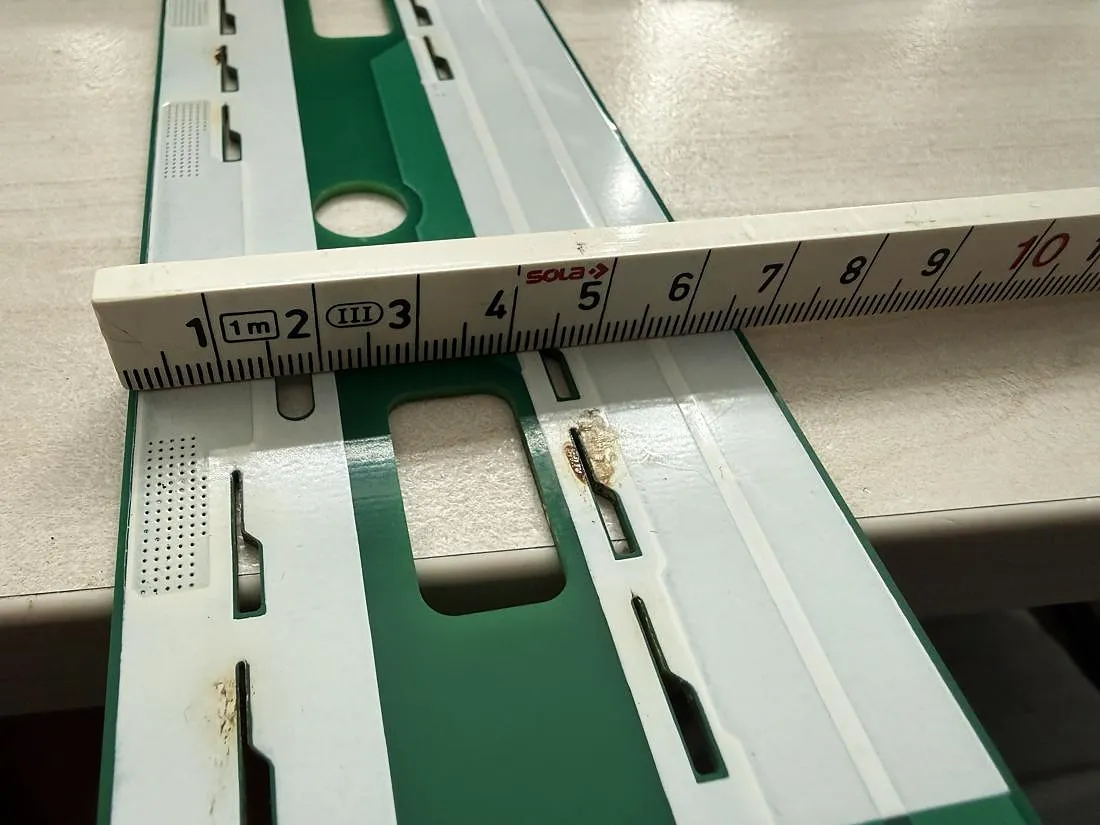

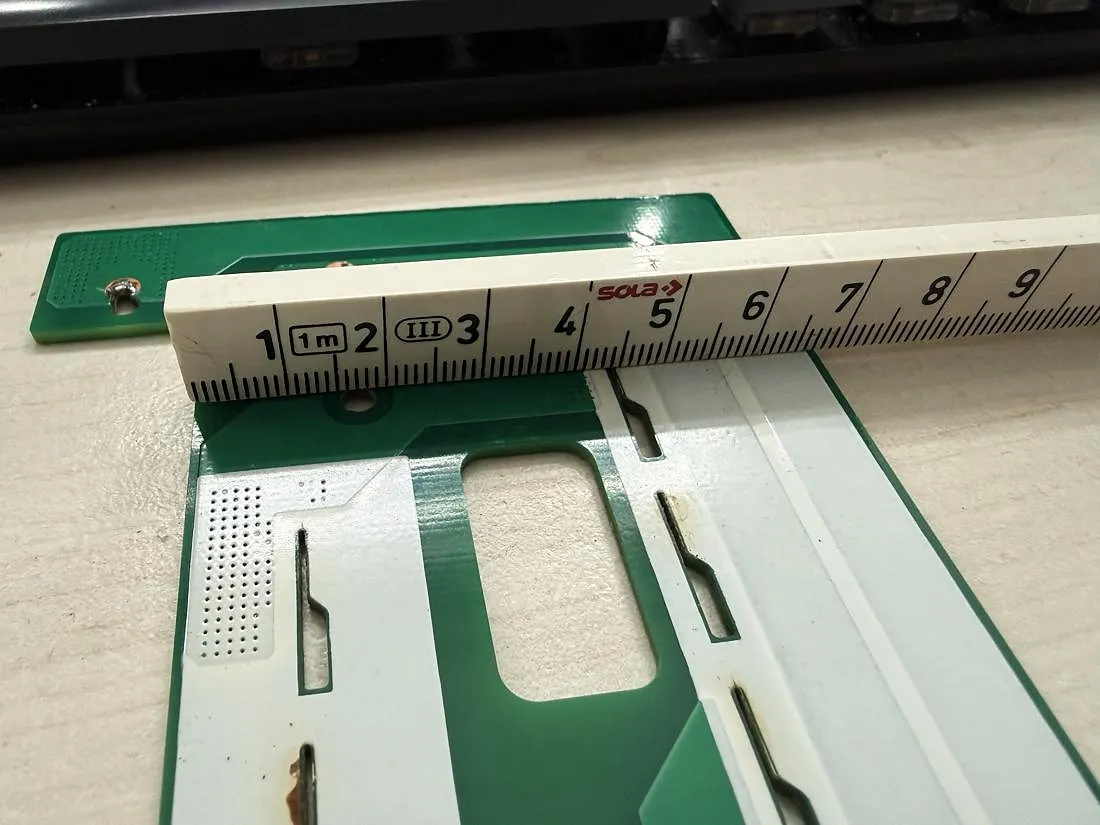

Opmeten van een uitsparing met een duimstok
uitsparingen opmetenmeasuring cut-outs
Opmeten van de sleuven en soldeervlakken met een duimstok
sleuven en soldeervlakkenslots and solder lands

Nabouwen

Daarna stap voor stap nagebouwd in KiCad, in 21 revisies (K1 tot en met K21). Elke ronde ging over één detail: de vorm van de soldeervlakken voor de cellipjes, de kabelaansluitingen, lokale soldeervias, de silkscreen en de witte stroken aan de achterkant.

Rebuilding

Then rebuilt step by step in KiCad, over 21 revisions (K1 through K21). Every round tackled one detail: the shape of the solder lands for the cell tabs, the cable pads, local solder vias, the silkscreen and the white strips on the back.

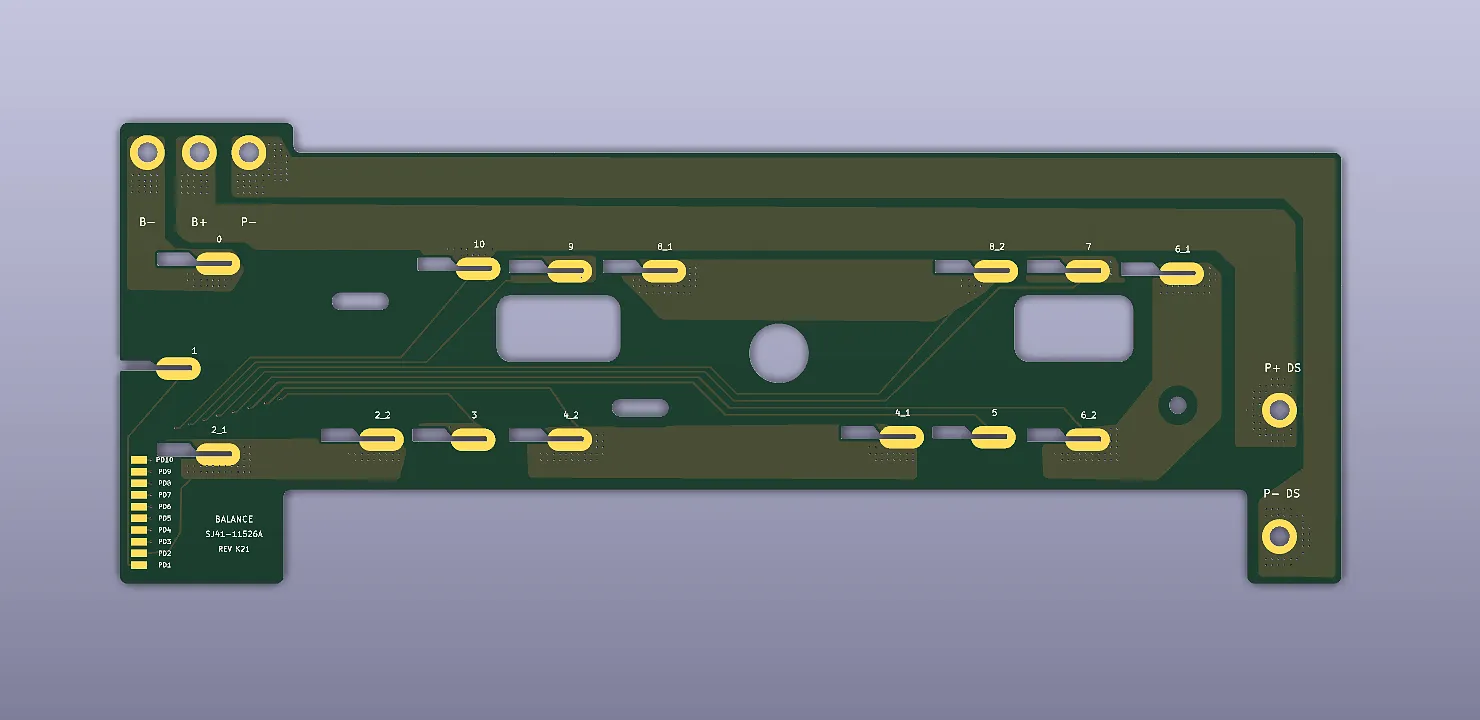

KiCad-render van de reconstructie, recht van boven
reconstructie, bovenkantreconstruction, top

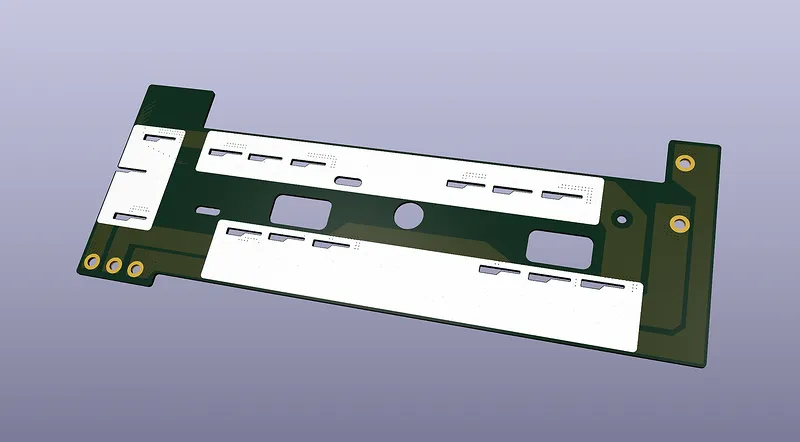

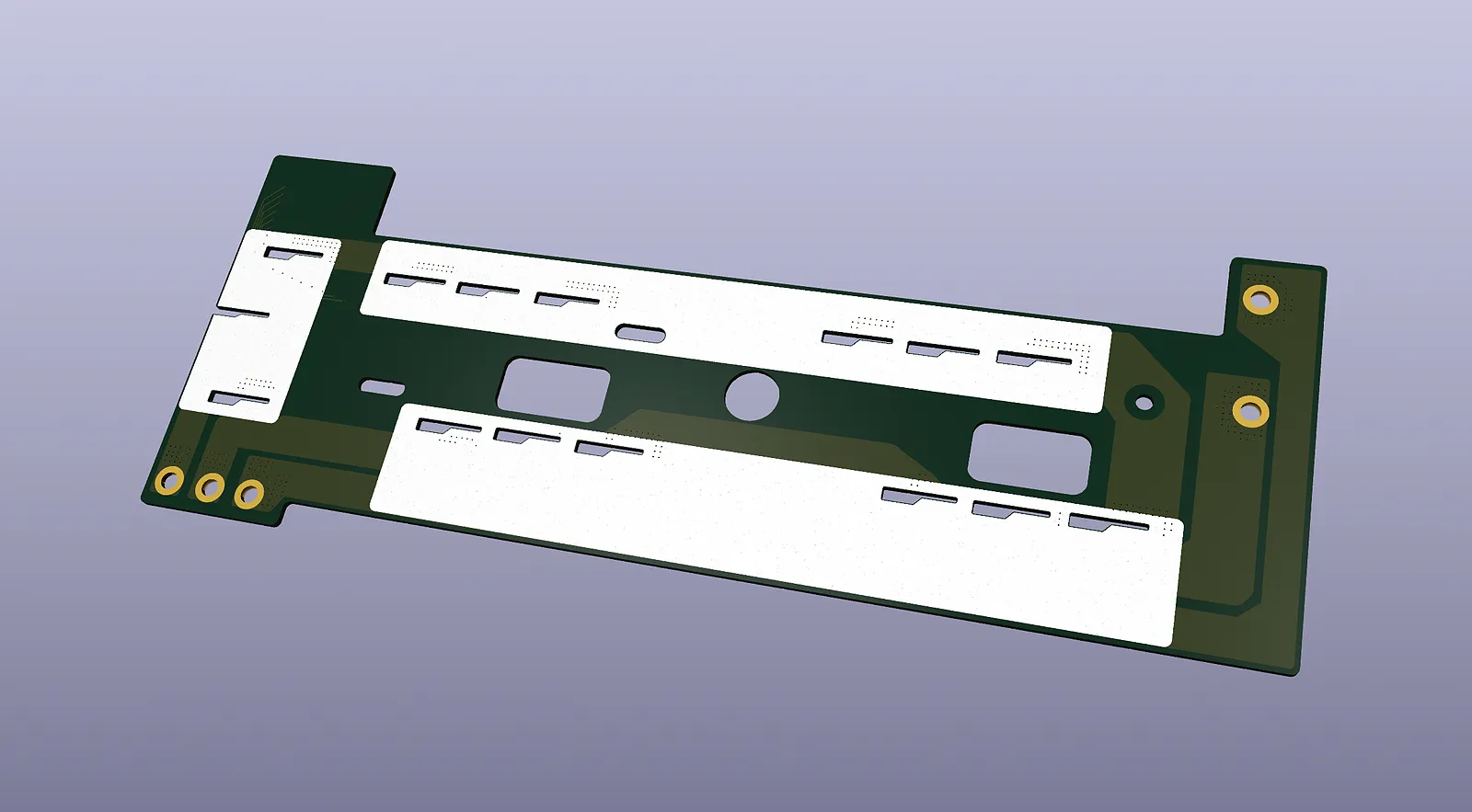

3D-weergave van de onderkant, met de witte silkscreen-stroken zoals op het origineel
reconstructie, onderkantreconstruction, bottom

Samen met de BMS

Via de contacten PD1 tot en met PD10 gaan de celgroepen naar de BMS. In KiCad heb ik gecontroleerd dat ze één op één aansluiten op de balanceerconnector van de SJ41-BMS (B0 tot en met B10), met DRC op nul.

Together with the BMS

The cell groups run to the BMS through contacts PD1 to PD10. In KiCad I checked that they map one to one onto the balance connector of the SJ41-BMS (B0 through B10), with DRC at zero.

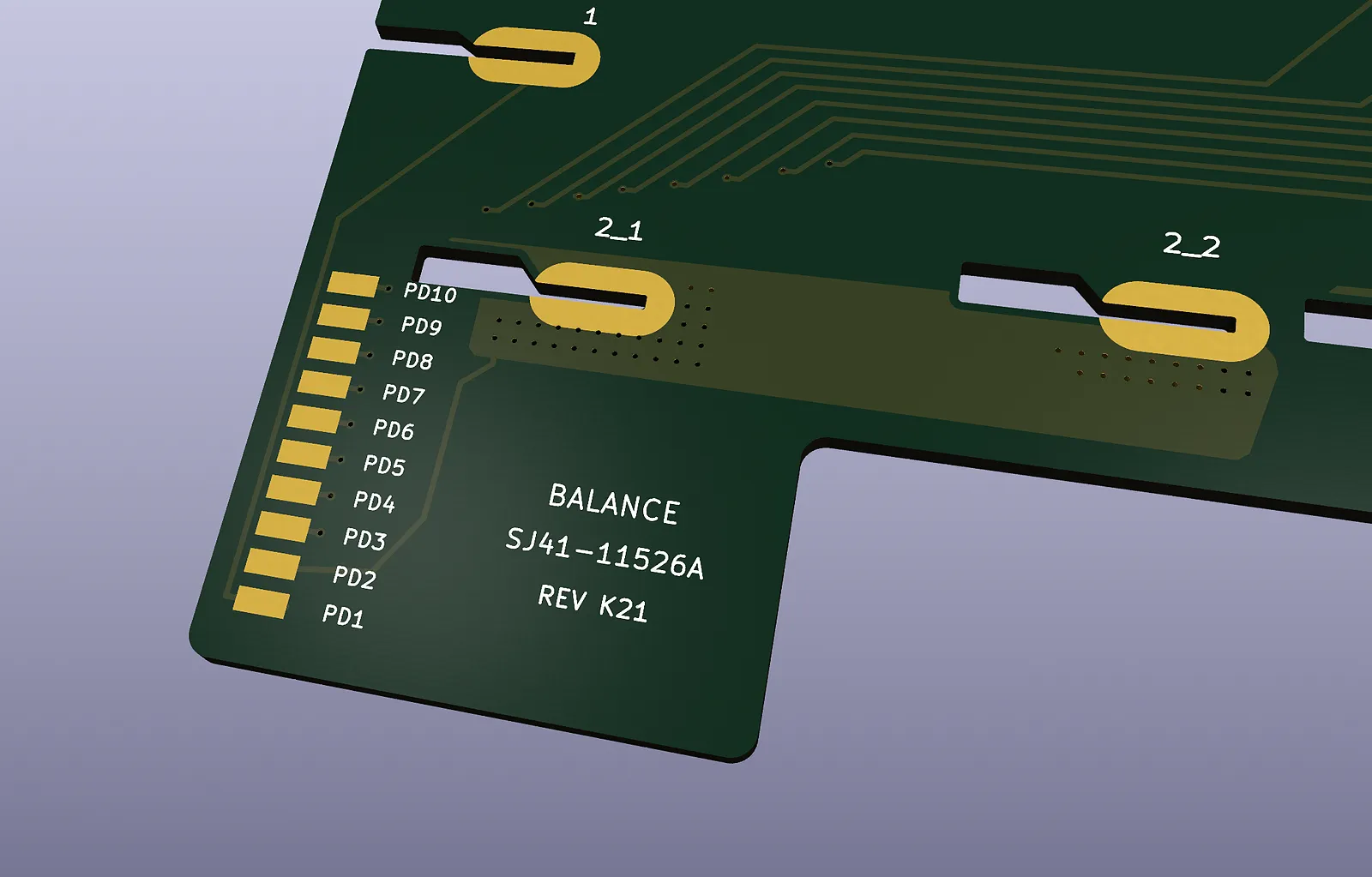

Close-up van de contacten PD1 tot en met PD10 en het label BALANCE SJ41-11526A REV K21
PD1–PD10: de aansluiting naar de BMSPD1–PD10: the connection to the BMS

Status

K21 is de huidige revisie, met een fabricagepakket voor offerte en CAM-review: Gerber X2, Excellon-boringen en een IPC-D-356-netlist. De mechanica is nagebouwd; de elektrische reconstructie en de controle op het echte pack moeten nog.

Status

K21 is the current revision, with a fabrication package for quoting and CAM review: Gerber X2, Excellon drills and an IPC-D-356 netlist. The mechanics are rebuilt; the electrical reconstruction and verification against the real pack are still to come.
