Wat het doet
Samen met het nagebouwde balancing-board is dit de basis om e-bike-accu's te reviseren. De BMS bewaakt elke cel afzonderlijk via een balanceerconnector (B0 tot en met B10), meet de stroom over een 2 mΩ-shunt en de temperatuur bij de cellen en de MOSFETs. Laden en ontladen gaan via één gemeenschappelijke poort: de BMS schakelt aan de minkant, tussen B− en PACK−.
What it does
Together with the rebuilt balancing board, this is the basis for refurbishing e-bike batteries. The BMS monitors every cell individually through a balance connector (B0 to B10), measures current across a 2 mΩ shunt, and temperature at the cells and the MOSFETs. Charging and discharging share one common port: the BMS switches on the low side, between B− and PACK−.
Hardware

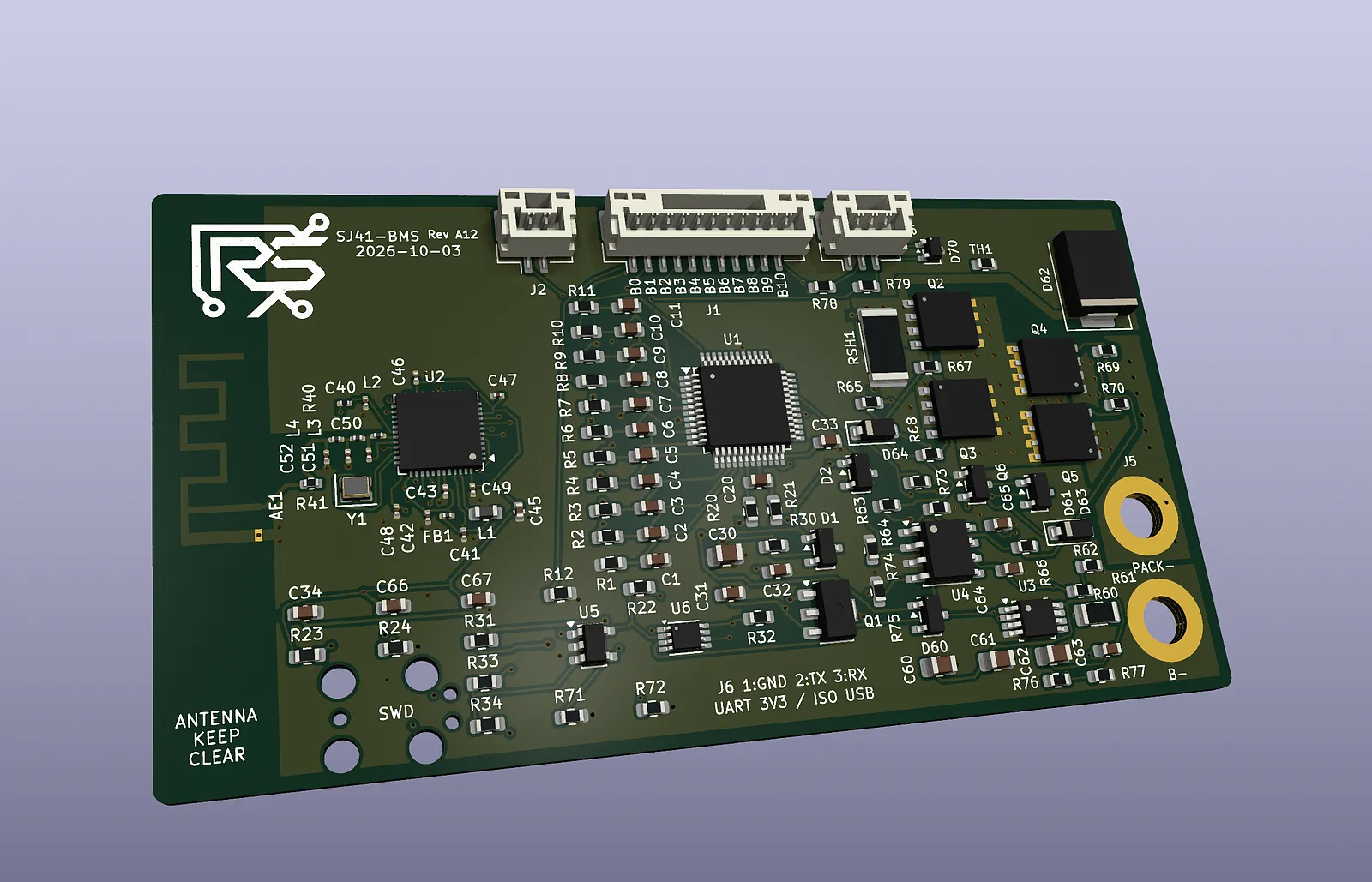

Een vierlaags print van 83 × 45 mm met 117 footprints. De belangrijkste onderdelen:
| ref | chip | functie |
|---|---|---|
| U1 | BQ76942 | Accu-frontend: celspanningen, stroom en temperatuur (I²C met CRC) |
| U2 | nRF54L15 | Controller en BLE, met PCB-antenne |
| Q2–Q5 | CSD19532Q5B | 100V-MOSFETs voor laden en ontladen |
| U4 | UCC27524 | Gate-driver voor de MOSFETs |
| U3 | TPS7A4001 | Hoogspannings-LDO vanaf het pack |
| U5 | TPS3823 | Supervisor en watchdog |
| RSH1 | 2 mΩ | Stroomshunt met Kelvin-aansluiting |
| TH1 | 10k NTC | Temperatuur bij de MOSFETs |
De antenne is een PCB-antenne in de koperlaag zelf, met een vrije zone eromheen.
Hardware
A four-layer 83 × 45 mm board with 117 footprints. The key parts:
| ref | chip | function |
|---|---|---|
| U1 | BQ76942 | Battery front end: cell voltages, current and temperature (I²C with CRC) |
| U2 | nRF54L15 | Controller and BLE, with PCB antenna |
| Q2–Q5 | CSD19532Q5B | 100 V MOSFETs for charge and discharge |
| U4 | UCC27524 | Gate driver for the MOSFETs |
| U3 | TPS7A4001 | High-voltage LDO from the pack |
| U5 | TPS3823 | Supervisor and watchdog |
| RSH1 | 2 mΩ | Current shunt with Kelvin sense |
| TH1 | 10k NTC | Temperature at the MOSFETs |
The antenna is a PCB antenna etched into the copper, with a keep-out zone around it.
Debuggen zonder header

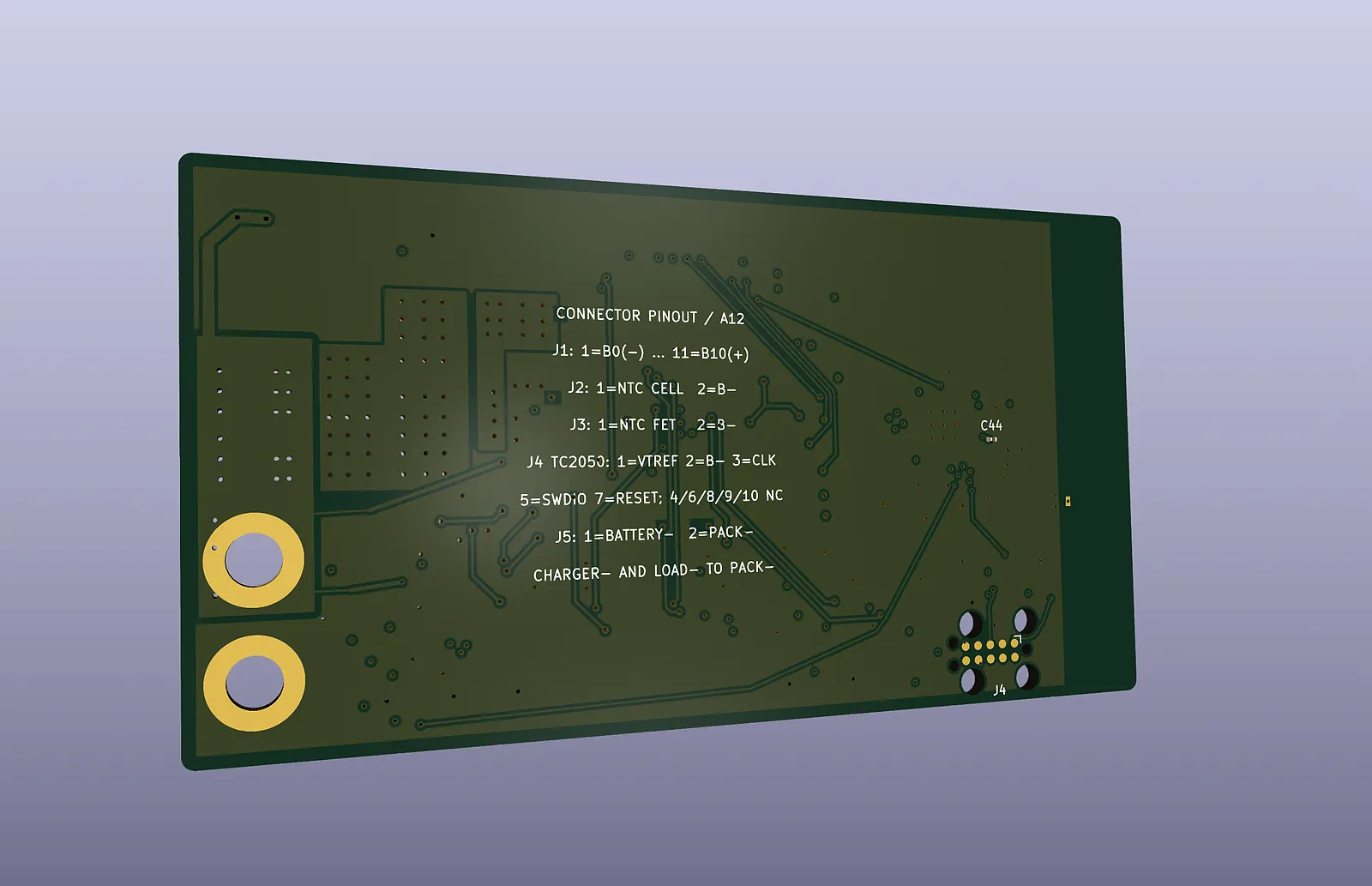

Aan de onderkant zit een Tag-Connect TC2050-footprint: geen header, alleen contactvlakjes en gaten voor de klemmetjes. De pinout volgt die van de EdgeFlasher-dock, zodat ik hem daarmee kan flashen. Daarnaast is er een 3,3 V-UART voor een geïsoleerde USB-adapter. De volledige connector-pinout staat in de silkscreen aan de onderkant.
Debugging without a header
The bottom has a Tag-Connect TC2050 footprint: no header, just contact pads and holes for the latching clips. The pinout follows the EdgeFlasher dock, so I can flash it with that. There's also a 3.3 V UART for an isolated USB adapter. The full connector pinout is printed in the silkscreen on the bottom.
Software vóór de hardware
Terwijl de print nog niet bestaat, draait de BMS-firmware (nu v0.4.0) al als emulator op een nRF54L15-DK, met gesimuleerde accuwaarden. Zo kan de firmware al verder voordat het eerste board binnen is.

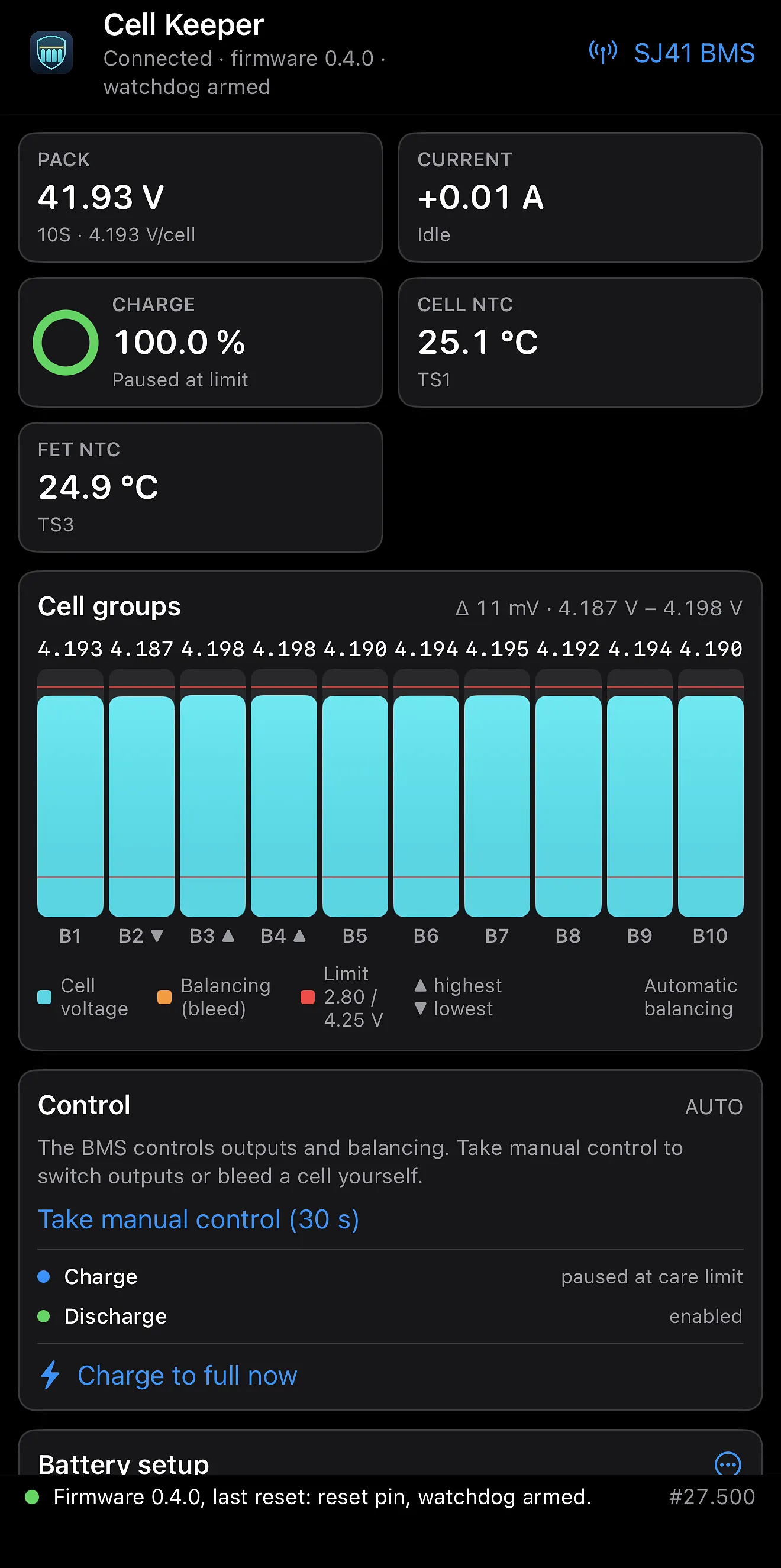

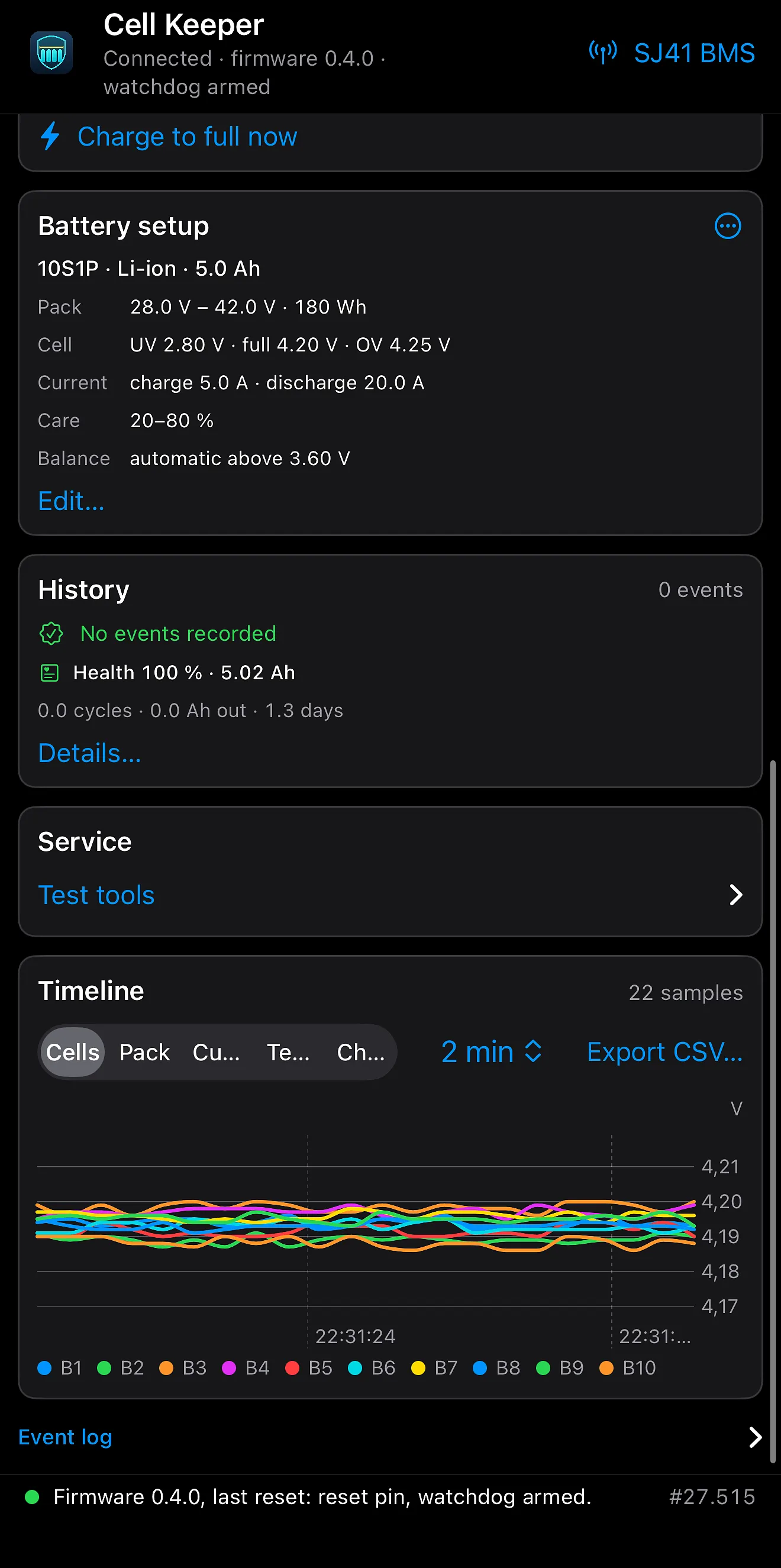

Daarbij hoort Cell Keeper, een eigen native app voor iOS en macOS die via BLE verbindt:
- spanning per cel, packspanning, stroom en laadtoestand
- temperatuur van de cellen en de MOSFETs
- automatisch balanceren, of handmatig laden, ontladen en cellen bleeden
- een laadgrens om de cellen te sparen (bijvoorbeeld 20–80%)
- historie, een tijdlijn per cel en export naar CSV
Software before hardware
While the board doesn't exist yet, the BMS firmware (now v0.4.0) already runs as an emulator on an nRF54L15-DK, with simulated battery values. That way the firmware can move ahead before the first board arrives.
It comes with Cell Keeper, a native iOS and macOS app of my own that connects over BLE:
- per-cell voltage, pack voltage, current and state of charge
- cell and MOSFET temperatures
- automatic balancing, or manual control of charge, discharge and cell bleeding
- a charge limit to go easy on the cells (for example 20–80%)
- history, a per-cell timeline and CSV export
Status
Rev A12 is gerouteerd, met DRC, ERC en netlist-controle op nul. Nog open: firmware, kalibratie van de thermistor en de fysieke en thermische tests. Tot dan is dit een ontwikkelprototype, en nog geen vrijgegeven ontwerp.
Status
Rev A12 is routed, with DRC, ERC and netlist checks at zero. Still open: firmware, thermistor calibration and physical and thermal testing. Until then this is a development prototype, not a released design.
